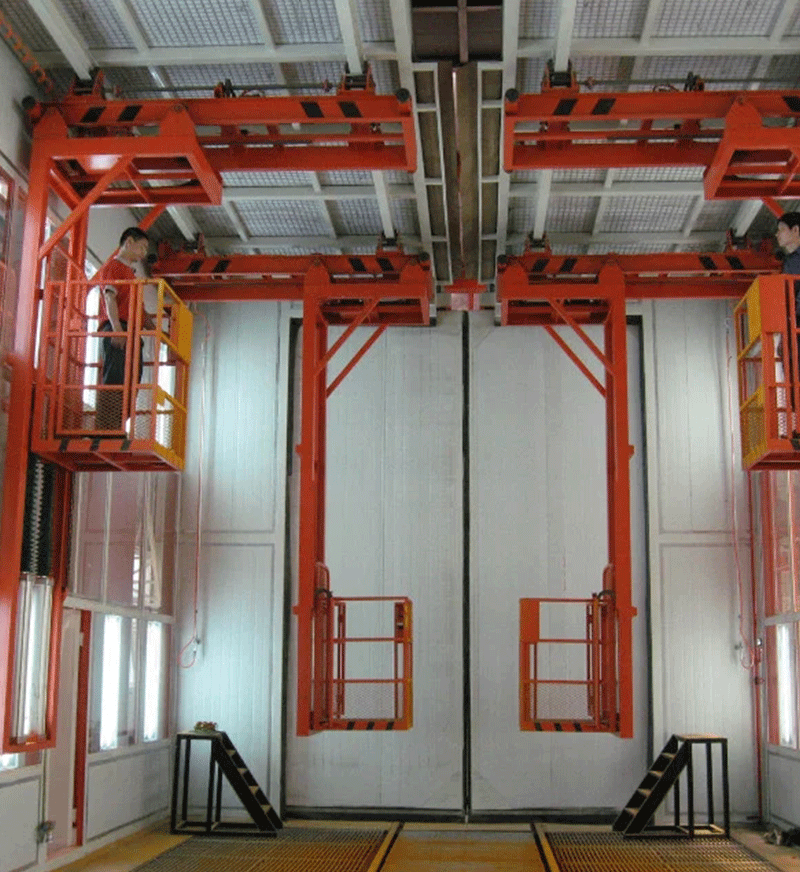

福建三維升降工作台

一、概述
SW型升降台適用於客車、火車製造、汽車修理行業對大中型客車烤漆房噴漆專用設備，對大中型客車的車身裝飾，以及噴塗底漆、麵漆等流水作業不可缺少的輔助設施，操作平台是為減速機減速後，傳動軸和鏈輪、鏈條變換傳遞來實現的，該機布局合理，結構緊湊，使用方便靈活，操作安全可靠，降底了工人的勞動強度，提高了工作效率，是廣大客火車、各種塗裝設備製造及汽車修理廠創優產品 *理想設備之一。

二、工作原理
1）、基本原理：
設備具有三個方向的動作， 是沿地麵軌道的水平(前後方向)運動；第二是沿雙立柱上下的升降運動；第三是垂直於立柱的伸縮運動；其傳動均為防爆電機加減速機形式，每個運動部位配有滾輪在軌道上行走，減少摩擦係數，保證工作台各個方向的運行靈活。
另工作台設置有防墜落裝置、工作台欄杆保護(欄杆高度≥1.2m)等安全裝置。當平台工作時，還帶有報警裝置。
2）、操作控製：
控製係統主要由滑纜、導線、限位裝置、操作按扭盒等組成。掛線軌道為鋼製C型材，安裝在三維小車的內側。行走導線采用多股扁平軟電纜線，由滑輪吊掛在滑軌上。限位裝置采用行程開關，設置在滑槽 *高處和 *低處，起限位保護作用。操作按鈕盒采用防爆型，設置在工作台籠處，便於作業人員操作使用。按鈕盒上設置總開關、上升、下降、前進、後退等指示。
該工作台操作控製麵板置於工作台一側，以方便工人操作，除具備正常運行按鈕外，還有急停按鈕等。
